Modern mimarlığın dijital kalbi olan mimari proje dwg dosyaları, bir yapının hayalden gerçeğe dönüşme serüveninin en kritik parçasını oluşturur. Bu dosyalar, basit çizgilerden ve şekillerden çok daha fazlasıdır; onlar, bir binanın DNA’sını, ruhunu ve inşaat sürecinin yol haritasını barındıran yaşayan belgelerdir. Bir şantiyede yükselen her duvar, döşenen her tesisat borusu ve takılan her pencere, kökenini bu detaylı dijital çizimlerden alır. Peki, bir mimari proje dwg dosyasını bu kadar vazgeçilmez kılan nedir? Gelin, bu dijital dünyanın kapılarını aralayalım.

DWG (Drawing) formatı, Autodesk tarafından geliştirilen ve CAD (Bilgisayar Destekli Tasarım) yazılımlarının evrensel dili haline gelmiş bir dosya türüdür. Bir mimari proje dwg, içinde katman katman bilgi barındırır. Bu bilgiler sadece mimarları değil, aynı zamanda inşaat mühendislerini, makine mühendislerini, elektrik mühendislerini ve peyzaj mimarlarını da ortak bir platformda buluşturur. Her disiplin, kendi uzmanlık alanıyla ilgili bilgiyi bu temel çizim üzerine işler ve böylece projenin bütüncül bir şekilde ilerlemesi sağlanır.

Mimari Proje DWG Dosyasının Anatomisi

Bir mimari proje dwg dosyasını açtığınızda, aslında çok katmanlı bir bilgi evrenine adım atarsınız. Bu evrenin her bir parçası, yapının farklı bir özelliğini tanımlar ve inşaatın her aşamasında kritik bir rol oynar. Bu temel bileşenleri anlamak, projenin bütününü kavramak için zorunludur. İşte bu dijital başyapıtı oluşturan temel unsurlar:

1. Vaziyet Planı: Mimari Proje DWG’nin İlk Adımı

Her şey, yapının dünya üzerindeki yerini belirlemekle başlar. Vaziyet Planı, projenin arsa içindeki konumunu, çevre yapılarla, yollarla ve coğrafi özelliklerle olan ilişkisini gösterir. Binanın hangi yöne baktığını, girişlerinin nerede olduğunu ve peyzaj elemanlarının nasıl yerleştiğini bu plandan okuruz. Bu plan, projenin dış dünyayla kurduğu diyaloğun ilk cümlesidir ve bir mimari proje dwg dosyasının temelini oluşturur.

2. Kat Planları: Yaşam Alanlarını Tanımlayan Mimari Proje DWG Çizimleri

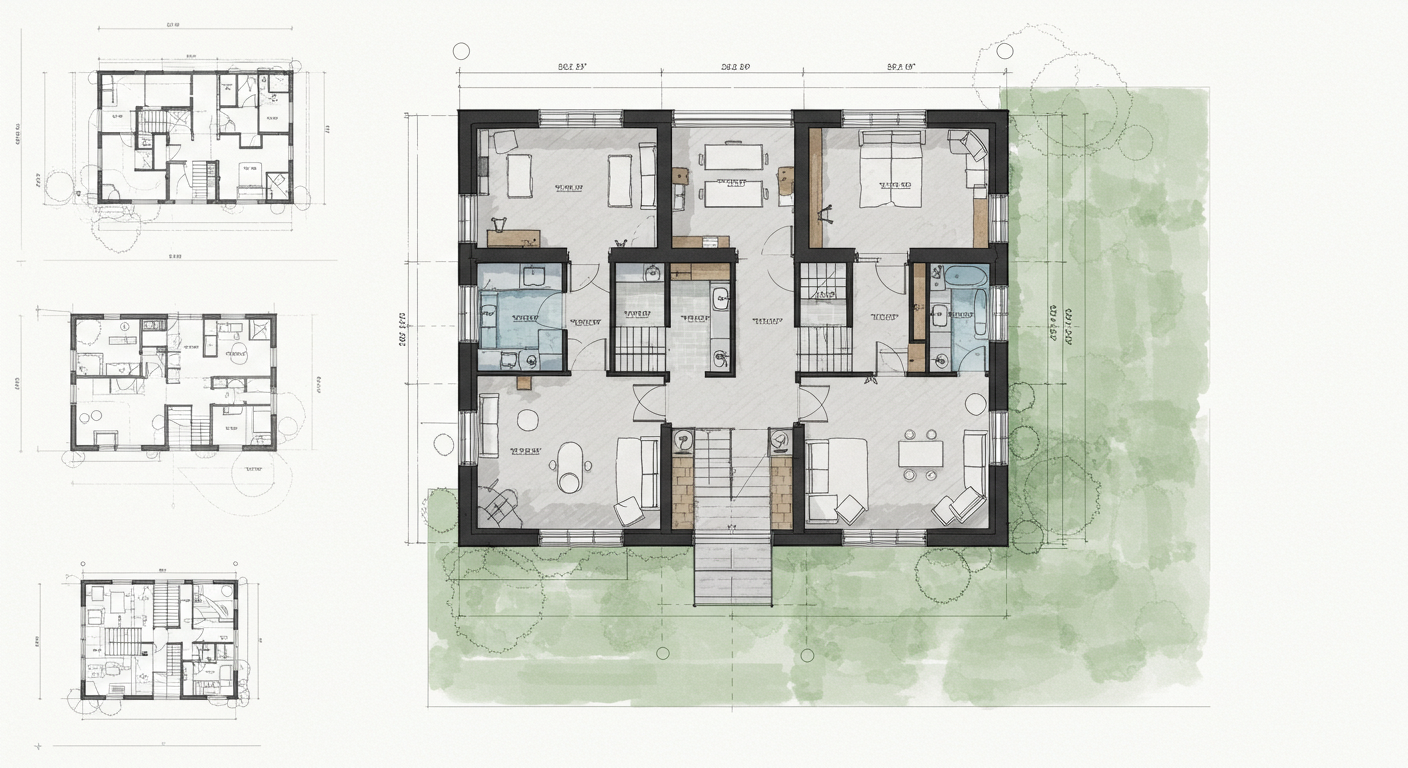

Projenin belki de en çok bilinen ve incelenen parçasıdır. Kat Planı, her bir katın kuşbakışı görünümüdür. Duvarların, kapıların, pencerelerin, kolonların ve mekanların (oda, mutfak, banyo vb.) yerleşimini net bir şekilde gösterir. Mekanlar arası geçişleri, sirkülasyon alanlarını ve mobilyaların nasıl yerleşebileceğini bu çizimler sayesinde anlarız. Her bir mimari proje dwg içindeki kat planları, yapının fonksiyonel şemasının kalbidir.

3. Kesit ve Görünüşler: Mimari Proje DWG ile Yapıyı Üç Boyutlu Düşünmek

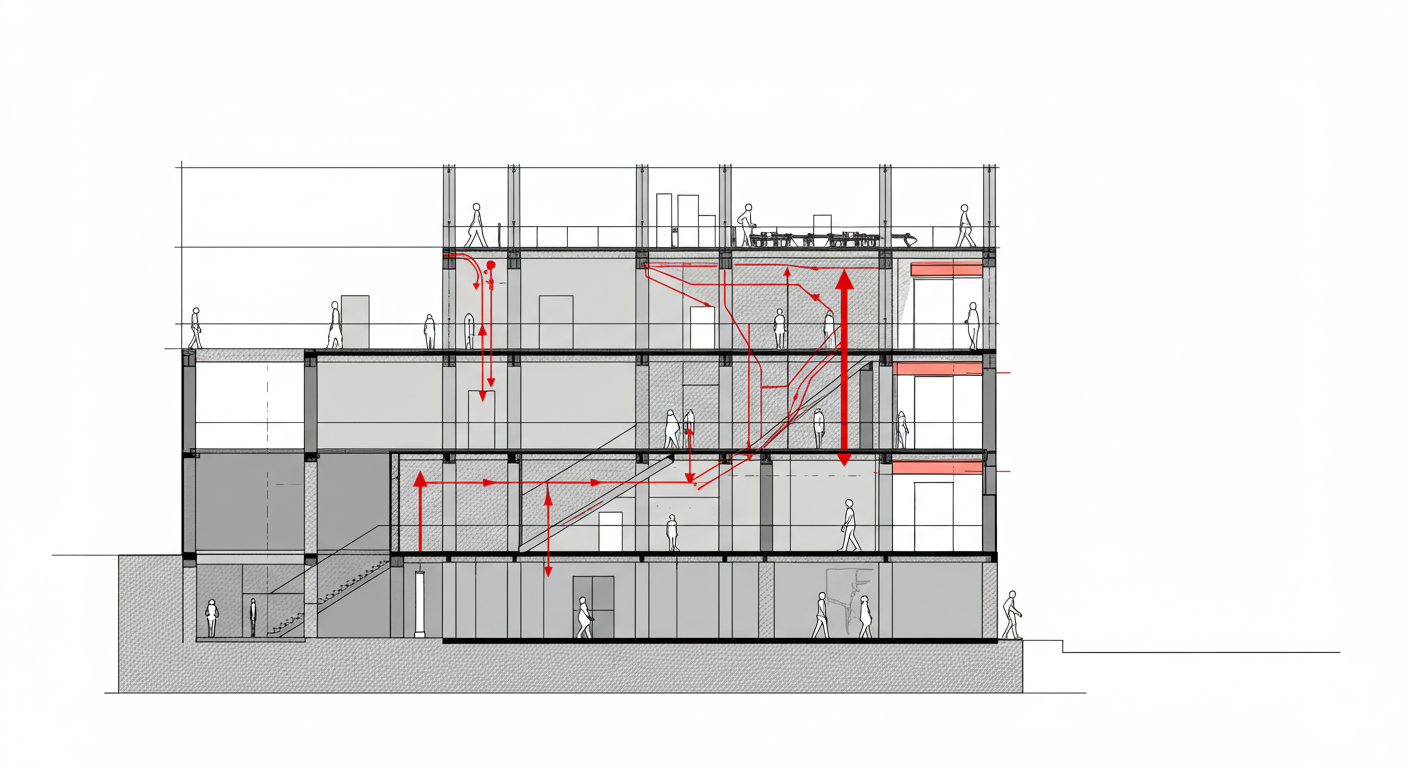

Bir yapıyı sadece plan düzleminde anlamak yeterli değildir. Kesit çizimleri, binayı belirlenen bir eksenden dikey olarak kestiğimizi varsayarak iç yapısını gösterir. Kat yükseklikleri, döşeme kalınlıkları, çatı eğimi ve merdiven gibi dikey sirkülasyon elemanlarının ilişkisi en net şekilde kesitlerde görülür. Görünüş çizimleri ise binanın dış cephelerini, yani dünyaya görünen yüzünü ifade eder. Malzeme dokuları, renkler, pencere oranları ve estetik karakter bu çizimlerde hayat bulur. Başarılı bir mimari proje, bu iki ve üç boyutlu temsilleri mükemmel bir uyum içinde sunar.

Detayların Gücü: Mimari Proje DWG’nin İnşaattaki Rolü

Ünlü mimar Mies van der Rohe’nin de dediği gibi, “Tanrı, detaylarda gizlidir.” Bu söz, bir mimari proje dosyasının önemini en iyi anlatan ifadelerden biridir. Büyük konseptler ve planlar ne kadar iyi olursa olsun, projenin kalitesi ve uygulanabilirliği detay çizimlerinin doğruluğuna bağlıdır.

“Detaylar sadece detay değildir. Onlar tasarımı oluşturur.” – Charles Eames

Bir mimari proje dwg dosyasında yer alan Detay çizimleri, farklı malzemelerin birleşim noktalarını, özel imalat gerektiren elemanları ve kritik uygulama noktalarını gösterir. Örneğin bir Kapı/Pencere Detayı, doğramanın duvara nasıl monte edileceğini ve su yalıtımının nasıl yapılacağını tarif eder. Bir Merdiven Detayı ise basamakların ve korkulukların tüm bağlantı elemanlarını içerir. Bu detaylar olmadan, şantiyedeki ustanın doğru uygulamayı yapması neredeyse imkansızdır. Daha fazla bilgi için detay çizimlerinin önemi hakkındaki yazımızı okuyabilirsiniz.

Disiplinler Arası Koordinasyon ve Mimari Proje DWG

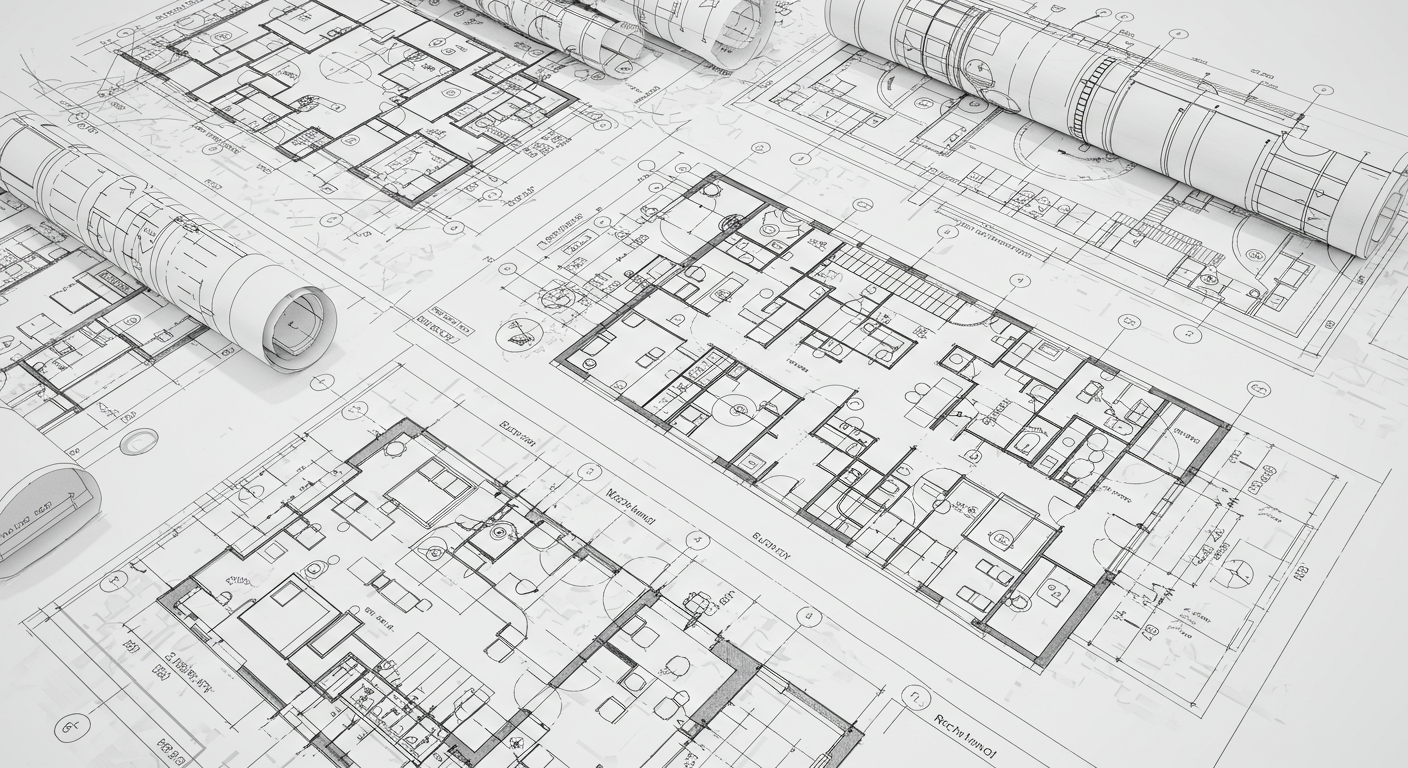

Mimari proje, bir senfoni şefi gibidir; diğer tüm mühendislik disiplinlerini yönetir ve koordine eder. Bir mimari proje dwg, diğer disiplinler için bir altlık görevi görür:

• Statik Proje Çizimleri: İnşaat mühendisleri, mimari projedeki Eksenler ve Grid Sistemi üzerine binanın taşıyıcı sistemini (kolon, kiriş, temel) tasarlar.
• Mekanik Plan: Makine mühendisleri, mimari kat planları üzerine ısıtma, soğutma, havalandırma ve sıhhi tesisat sistemlerini yerleştirir.
• Elektrik Planı: Elektrik mühendisleri, aydınlatma armatürlerinin, prizlerin ve anahtarların yerlerini belirlemek için yine mimari planları kullanır.

Bu koordinasyon, projenin sorunsuz ilerlemesi ve farklı sistemlerin birbiriyle çakışmaması için hayati önem taşır. Bu konuda Bilgisayar Destekli Tasarım’ın rolü büyüktür. Başarılı bir mimari proje yönetimi, bu disiplinler arası iletişimi en üst seviyede tutar.

Mimari Proje DWG Hakkında Sıkça Sorulan Sorular

Bu karmaşık ama bir o kadar da büyüleyici dünya hakkında akıllara takılan bazı soruları sizler için yanıtladık.

Bir mimari proje dwg dosyasını açmak için özel bir programa ihtiyacım var mı?

Evet ve hayır. DWG dosyalarını düzenlemek, yani üzerinde değişiklik yapmak için AutoCAD gibi profesyonel CAD yazılımlarına ihtiyaç duyulur. Ancak dosyayı sadece görüntülemek, katmanlarını açıp kapatmak veya ölçü almak isterseniz, internette bulabileceğiniz pek çok ücretsiz DWG görüntüleyici (viewer) program mevcuttur. Bu programlar, projeyi incelemek isteyen mülk sahipleri veya diğer paydaşlar için oldukça kullanışlıdır.

Pafta nedir ve bir mimari proje dwg içindeki önemi nedir?

Pafta, tüm çizimlerin (plan, kesit, görünüş, detay) belirli bir standartta ve ölçekte düzenlenerek sunuma hazır hale getirildiği dijital sayfadır. Bir mimari proje dwg dosyasında, her bir pafta projenin farklı bir bölümünü anlatır. Paftalar, çizimlerin organize olmasını, kolayca okunmasını ve basıldığında doğru ölçekte çıkmasını sağlar. Projenin resmi sunumu ve onayı paftalar üzerinden yapılır.

Alan Hesap Çizelgesi ve Kat Alan Tablosu ne işe yarar?

Bu tablolar, projenin yasal ve idari süreçleri için kritik bilgiler içerir. Alan Hesap Çizelgesi ve Kat Alan Tablosu, projenin imar yönetmeliklerine uygunluğunu kanıtlamak için kullanılır. Bu tablolarda yapının toplam inşaat alanı, emsal alanı, net ve brüt alanları gibi rakamsal veriler bulunur. Bir mimari proje dwg dosyasının ayrılmaz bir parçasıdır ve belediye onayı gibi süreçlerde temel referans olarak kabul edilirler. Bu konu hakkında daha fazla bilgi için imar ve alan hesapları yazımıza göz atabilirsiniz.

Sonuç olarak, bir mimari proje, bir binanın sadece nasıl görüneceğini değil, aynı zamanda nasıl inşa edileceğini, nasıl çalışacağını ve yasal standartlara nasıl uyum sağlayacağını belirleyen çok katmanlı bir bilgi hazinesidir. Bu dijital dosya, mimarın vizyonunu şantiyedeki ustanın eline ulaşan somut bir talimata dönüştüren en güçlü araçtır. Bir yapının sağlamlığı, işlevselliği ve estetiği, temelini oluşturan mimari proje dwg dosyasının kalitesiyle doğrudan ilişkilidir.
